Trong xu hướng tự động hóa ngày càng đòi hỏi khắt khe về độ chính xác, tốc độ và môi trường làm việc êm ái, các dòng ray trượt truyền thống đôi khi gặp hạn chế về tiếng ồn và độ xóc khi vận hành ở tốc độ cao. Để giải quyết triệt để bài toán này, tập đoàn Hiwin đã ra mắt dòng thanh trượt Hiwin QR (Quiet Roller Type) – giải pháp dẫn hướng tuyến tính sử dụng con lăn tích hợp công nghệ dải giữ SynchMotion™.

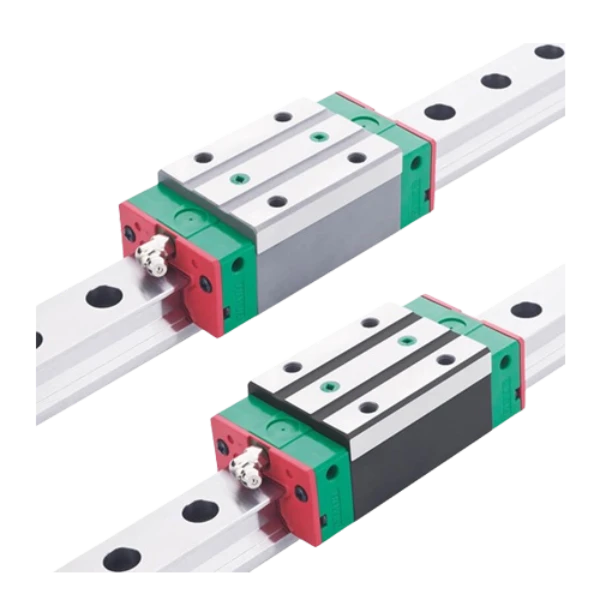

Thanh Trượt Hiwin QR Là Gì?
- Thanh trượt Hiwin QR (Quiet Roller Linear Guideway) là dòng ray trượt tuyến tính thế hệ mới, kết hợp giữa khả năng chịu tải siêu nặng của con lăn (Roller) và công nghệ cách ly chuyển động SynchMotion™.
- Khác với các dòng trượt thông thường, hệ thống con lăn trong series Hiwin QR không va chạm trực tiếp với nhau mà được phân tách bởi dải nhựa đàn hồi chuyên dụng. Thiết kế này giúp triệt tiêu tiếng ồn ma sát, giảm hiện tượng biến dạng đàn hồi và mang lại khả năng vận hành siêu mượt ở tốc độ cao.
Cấu Tạo Của Thanh Trượt Hiwin QR
Dòng QR Series sở hữu cấu trúc kỹ thuật phức tạp nhằm tối ưu hóa hiệu suất vận hành:
- Thanh Ray (Linear Rail): Gia công từ thép hợp kim nhiệt luyện độ cứng cao, bề mặt được mài bóng chuẩn xác với rãnh chạy thiết kế riêng cho con lăn.
- Con Trượt (Block): Thiết kế dạng yên xe hoặc dạng vuông chắc chắn, chứa các kênh tuần hoàn con lăn tối ưu.
- Dải Giữ Con Lăn SynchMotion™: Bộ phận cốt lõi giúp cố định khoảng cách giữa các con lăn, ngăn ngừa va chạm kim loại với kim loại, giữ mỡ bôi trơn và giảm tiếng ồn.
- Con Lăn Thép (Rollers): Thay thế cho viên bi tròn thông thường, tăng diện tích tiếp xúc từ điểm sang đường, giúp khả năng chịu tải tăng lên vượt trội.
- Hệ Thống Phớt Chặn Bụi Đa Lớp: Tích hợp phớt chắn hai đầu và phớt dưới đáy, bảo vệ không gian bên trong khỏi bụi bẩn, phoi mài và hóa chất.
Ưu Điểm Vượt Trội Của Hiwin QR Series
Dưới đây là các ưu điểm vượt trội của dòng thanh trượt này:
- Vận hành siêu yên tĩnh (Low Noise): Nhờ dải SynchMotion™ ngăn cách các con lăn không va chạm trực tiếp vào nhau, độ ồn ma sát khi máy vận hành giảm đáng kể, tạo môi trường làm việc êm ái.
- Khả năng chịu tải cực lớn & Độ cứng vững cao: Thay vì dùng bi tròn, dòng QR sử dụng con lăn (Roller) tạo diện tích tiếp xúc đường (Line contact). Điều này giúp tăng khả năng chịu tải trọng nặng và chịu momen xoắn tốt hơn hẳn các dòng bi thông thường.
- Chuyển động mượt mà ở tốc độ cao: Dải đệm đàn hồi giúp giảm thiểu hiện tượng biến dạng tuần hoàn của con lăn khi đi qua các rãnh đổi hướng, cho phép máy di chuyển mượt mà ở gia tốc và tốc độ cao mà không bị giật cục.
- Tuổi thọ bôi trơn kéo dài: Thiết kế của dải SynchMotion™ tạo ra các không gian lưu trữ mỡ bôi trơn nội bộ, phân phối mỡ đều đặn đến từng con lăn, giúp kéo dài chu kỳ bảo dưỡng và tiết kiệm mỡ.
- Độ chính xác và độ bền vượt trội: Phân bổ ứng suất đều trên bề mặt tiếp xúc giúp giảm mài mòn cục bộ, duy trì độ chính xác chuẩn micrometer trong thời gian dài.
- Hệ thống chống bụi toàn diện: Tích hợp phớt chắn bụi đa lớp (End seals, Bottom seals) ngăn phoi kim loại, bụi bẩn xâm nhập, bảo vệ tối đa cấu trúc bên trong con trượt.
Các Mã Sản Phẩm Thanh Trượt Hiwin QR Phổ Biến
Hiwin cung cấp dòng QR Series với nhiều kích thước tiêu chuẩn để dễ dàng thay thế và tích hợp:
- QRH Series (Con trượt dạng cao / dạng vuông)
- Mã sản phẩm: QRH15, QRH20, QRH25, QRH30, QRH35, QRH45.
- Đặc điểm: Chiều cao con trượt lớn, thích hợp cho các mặt phẳng lắp đặt hẹp theo chiều ngang, tải trọng phân bổ đều 4 hướng.
- QRW Series (Con trượt dạng bản rộng / có cánh – Flange)
- Mã sản phẩm: QRW15, QRW20, QRW25, QRW30, QRW35, QRW45.
- Đặc điểm: Thiết kế mặt trên rộng có lỗ bắt vít đi từ trên xuống hoặc từ dưới lên, tăng diện tích bắt bệ máy, chống lật cực tốt.
Ứng Dụng Thực Tế Của Thanh Trượt Hiwin QR
Nhờ sự kết hợp giữa tải trọng nặng và độ êm ái, thanh trượt Hiwin QR được ứng dụng rộng rãi trong các ngành công nghiệp đòi hỏi tiêu chuẩn khắt khe:
- Trung Tâm Gia Công CNC Khổ Lớn: Máy phay giường, máy tiện CNC chịu lực cắt gọt mạnh nhưng vẫn cần độ chính xác micrometer.
- Máy Cắt Laser Fiber Tốc Độ Cao: Các trục di chuyển với gia tốc lớn đòi hỏi ray trượt không bị rung lắc và không phát ra tiếng rít ma sát.
- Thiết Bị Sản Xuất Bán Dẫn & Màn Hình: Môi trường sản xuất linh kiện điện tử đòi hỏi sự sạch sẽ, êm ái và không rung động.
- Ngành Y Tế & Thiết Bị Kiểm Tra: Các dòng máy quét y khoa, thiết bị tự động hóa phòng thí nghiệm cần không gian yên tĩnh tuyệt đối.
Hướng Dẫn Bảo Dưỡng Và Sử Dụng Thanh Trượt Hiwin QR Đúng Cách
- Sử dụng mỡ bôi trơn phù hợp: Nên dùng mỡ bôi trơn chính hãng Hiwin hoặc các loại mỡ gốc Lithium có độ nhớt phù hợp cho dòng con lăn.
- Định kỳ kiểm tra phớt bụi: Trong môi trường nhiều bụi phoi, cần vệ sinh bề mặt thanh ray thường xuyên và thay phớt chắn bụi nếu có dấu hiệu mài mòn.
- Lắp đặt chuẩn xác: Sử dụng thước kẹp micro hoặc đồng hồ so để căn chỉnh độ song song của hai thanh ray, tránh hiện tượng va đập ứng suất làm giảm tuổi thọ dải SynchMotion™.
Xem thêm thanh trượt hiwin để biết thêm về tập đoàn Hiwin
Vật tư Thành Long – Đơn vị cung cấp Thanh Trượt Hiwin QR chính hãng, uy tín, giá tốt tại Việt Nam.
Do nhu cầu sử dụng rất lớn, thị trường hiện nay xuất hiện nhiều thiết bị trôi nổi, hàng giả hoặc hàng kém chất lượng. Vật tư Thành Long chính là lựa chọn lý tưởng bạn nên cân nhắc.
Tại sao nên chọn Vật tư Thành Long?
- Hàng chính hãng 100%: Nhập khẩu trực tiếp, đầy đủ chứng nhận CO/CQ.
- Giá thành cạnh tranh: Chính sách chiết khấu hấp dẫn cho dự án và đơn hàng số lượng lớn.
- Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng tư vấn giải pháp, hỗ trợ lắp đặt và cấu hình tận nơi.
- Hàng luôn có sẵn: Kho hàng lớn, giao hàng nhanh chóng trên toàn quốc, không làm gián đoạn tiến độ sản xuất của bạn.
Thanh trượt Hiwin QR là bước tiến công nghệ quan trọng, đáp ứng hoàn hảo hai yếu tố tưởng chừng đối lập: Tải trọng cực nặng và Chuyển động êm ái. Việc đầu tư dòng ray trượt QR chính hãng không chỉ giúp nâng tầm chất lượng sản phẩm đầu ra mà còn kéo dài độ bền cho toàn bộ hệ thống máy móc của bạn.
