Trong ngành cơ khí chế tạo và tự động hóa hiện đại, việc lựa chọn linh kiện dẫn hướng đóng vai trò then chốt quyết định độ chính xác, tốc độ và tuổi thọ của máy móc. Nhắc đến các dòng ray trượt tuyến tính chất lượng cao, thanh trượt Hiwin luôn là cái tên được các kỹ sư và nhà xưởng ưu tiên hàng đầu. Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện về cấu tạo, ưu điểm, phân loại cũng như ứng dụng thực tế của dòng sản phẩm này.

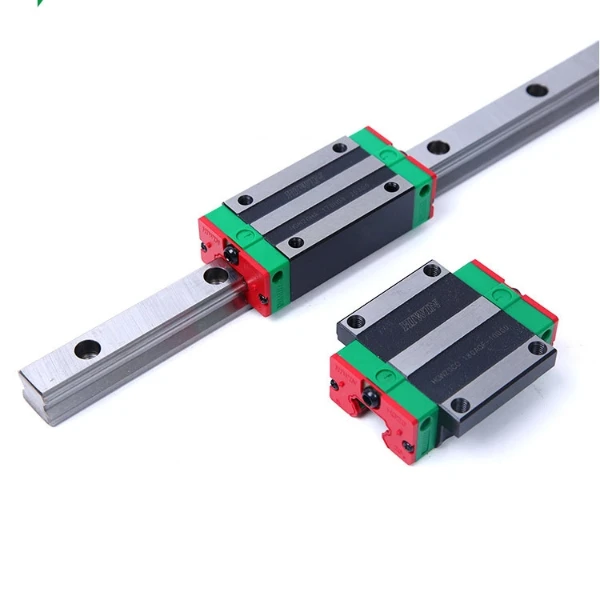

Thanh Trượt Hiwin Là Gì?

Thanh trượt Hiwin (hay còn gọi là ray trượt vuông Hiwin) là thiết bị dẫn hướng cơ khí được sản xuất bởi tập đoàn Hiwin Technologies Corp (Được thành lập tại Đài Loan và có mạng lưới phân phối toàn cầu).
Thiết bị này hoạt động dựa trên cơ chế chuyển động tịnh tiến giữa một thanh ray cố định và một con trượt (slide block) thông qua các hàng bi thép tuần hoàn bên trong. Nhờ thiết kế tối ưu, thanh trượt Hiwin giúp triệt tiêu lực ma sát trượt thông thường, thay vào đó là ma sát lăn, cho phép các bộ phận máy móc di chuyển siêu mượt, chịu tải trọng lớn và đạt độ chính xác đến từng micrometer.

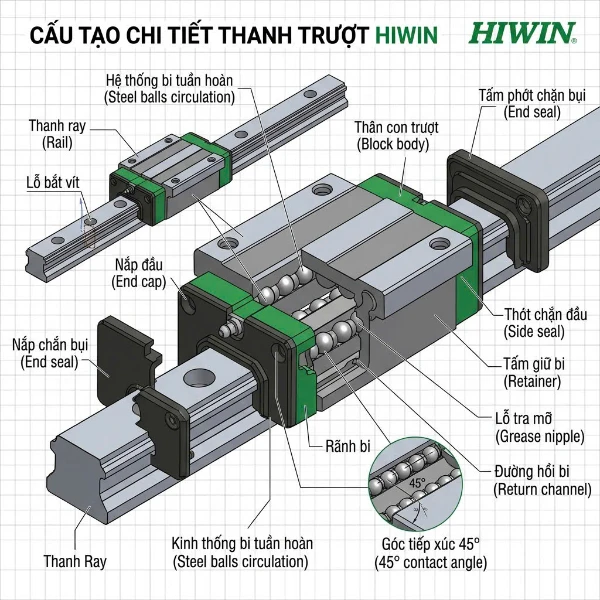

Cấu Tạo Chi Tiết Của Thanh Trượt Hiwin

Để đảm bảo hiệu suất vận hành bền bỉ trong các điều kiện khắc nghiệt, một bộ thanh trượt Hiwin hoàn chỉnh được cấu thành từ các bộ phận chính sau:

Thanh Ray (Linear Rail): Làm từ thép hợp kim chất lượng cao được tôi luyện cứng bề mặt, gia công mài bóng chính xác để làm đường chạy cho con trượt. Trên thân ray có các lỗ bắt vít cố định xuống bệ máy.
Con Trượt (Slide Block): Khối kim loại di động ôm sát thanh ray, bên trong chứa hệ thống rãnh bi tuần hoàn giúp phân phối lực đều.
Hệ Thống Bi Thép / Con Lăn: Đóng vai trò giảm ma sát, chịu lực trực tiếp từ tải trọng tác động lên con trượt.
Tấm Phớt Chắn Bụi (End Seals & Side Seals): Được lắp ở hai đầu và hai bên con trượt nhằm ngăn chặn bụi bẩn, phoi kim loại hay chất lỏng lọt vào hệ thống rãnh bi bên trong.
Nắp Đậy Lỗ Vít (Rail Caps): Dùng để lấp đầy các lỗ bắt vít trên thanh ray, tạo thành mặt phẳng liền mạch giúp phớt bụi không bị mài mòn khi con trượt chạy qua.

Những Ưu Điểm Vượt Trội Của Thanh Trượt Hiwin

Không phải ngẫu nhiên mà thương hiệu Hiwin chiếm lĩnh thị phần lớn tại thị trường Việt Nam cũng như trên thế giới. Dưới đây là các điểm cộng lớn nhất của dòng sản phẩm này:

Độ Chính Xác Và Độ Lặp Lại Cực Cao: Thiết kế góc tiếp xúc 45° tạo ra hệ thống chịu tải bốn hướng (đều theo các hướng lên, xuống, trái, phải), giúp duy trì độ cứng vững ngay cả khi gặp tải trọng hỗn hợp.
Hệ Số Ma Sát Thấp, Vận Hành Êm Ái: Nhờ cơ chế bi tuần hoàn, ma sát được giảm thiểu tối đa, giúp máy móc không bị hiện tượng giật cục (stick-slip) khi chuyển động ở tốc độ thấp.
Khả Năng Tự Căn Chỉnh (Self-aligning): Cấu trúc chịu tải Omni-directional có khả năng hấp thụ các sai số lắp đặt nhỏ do bề mặt bệ máy không hoàn toàn phẳng, giúp việc lắp ráp trở nên dễ dàng hơn.
Độ Bền Và Tuổi Thọ Cao: Vật liệu thép hợp kim đặc biệt qua quy trình nhiệt luyện tiên tiến giúp chống mài mòn, chịu va đập tốt và kéo dài thời gian vận hành.
Dễ Dàng Thay Thế Và Bảo Dưỡng: Các dòng sản phẩm của Hiwin được sản xuất theo tiêu chuẩn quốc tế, dễ dàng tương thích và thay thế cho nhiều dòng máy móc khác nhau trên thị trường.

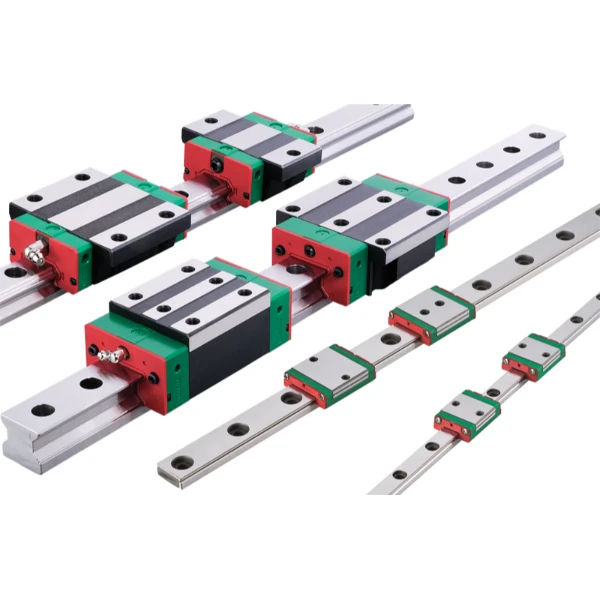

Các Dòng Thanh Trượt Hiwin Phổ Biến Nhất Hiện Nay

Nhằm đáp ứng đa dạng nhu cầu của các ngành công nghiệp, Hiwin phát triển nhiều series sản phẩm khác nhau:

Dòng Tiêu Chuẩn (HG Series)
- Đặc điểm: Là dòng phổ biến nhất, thiết kế bốn hàng bi chịu tải trọng nặng và độ cứng cao.
Dòng Thu Nhỏ (MGN / MGW Series)
- Sản phẩm: MGN (thanh ray hẹp) và MGW (thanh ray rộng).
- Đặc điểm: Kích thước siêu nhỏ gọn, vật liệu thường làm bằng thép không gỉ.
- Ứng dụng: Thiết bị y tế, máy in 3D, khắc laser mini, thiết bị bán dẫn và tự động hóa khổ nhỏ.
Dòng Yên Xe Thấp / Bản Rộng (WE / EG Series)
- Đặc điểm: Thiết kế thấp hơn dòng HG, giúp tối ưu không gian lắp đặt theo chiều dọc nhưng vẫn đảm bảo khả năng chịu tải trọng momen lớn.
- Ứng dụng: Thiết bị tự động hóa hạn chế không gian, máy lắp ráp linh kiện điện tử.
Dòng Chịu Tải Nặng Dùng Con Lăn (RG Series)
- Đặc điểm: Sử dụng con lăn thay thế cho bi thép, giúp tăng diện tích tiếp xúc bề mặt lên nhiều lần, nâng cao khả năng chịu tải cực lớn.

Ứng Dụng Thực Tế Của Thanh Trượt Hiwin Trong Công Nghiệp

Sự linh hoạt và bền bỉ giúp thanh trượt Hiwin xuất hiện trong hầu hết các lĩnh vực sản xuất kỹ thuật cao:

Cơ Khí Cắt Gọt Kim Loại: Trục X, Y, Z của các dòng máy công cụ CNC đòi hỏi độ dịch chuyển chính xác đến từng micron.
Ngành Tự Động Hóa & Robot Công Nghiệp: Cánh tay robot, băng tải thông minh, các cơ cấu gắp đặt sản phẩm (Pick and Place).
Ngành Điện Tử & Bán Dẫn: Máy dán nhãn, máy kiểm tra mạch PCB, hệ thống lắp ráp linh kiện SMT tốc độ cao.
Ngành Y Tế & Khoa Học: Máy chụp X-quang, thiết bị quét hình ảnh y khoa, bàn mổ tự động hóa.

Xem thêm thanh trượt CPC cũng là thanh trượt được ưa chuộng tại Việt Nam

Vật tư Thành Long – Đơn vị cung cấp thanh trượt Hiwin chính hãng, uy tín, giá tốt tại Việt Nam.

Do nhu cầu sử dụng rất lớn, thị trường hiện nay xuất hiện nhiều thiết bị trôi nổi, hàng giả hoặc hàng kém chất lượng. Vật tư Thành Long chính là lựa chọn lý tưởng bạn nên cân nhắc.

Tại sao nên chọn Vật tư Thành Long?

Hàng chính hãng 100%: Nhập khẩu trực tiếp, đầy đủ chứng nhận CO/CQ.
Giá thành cạnh tranh: Chính sách chiết khấu hấp dẫn cho dự án và đơn hàng số lượng lớn.
Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng tư vấn giải pháp, hỗ trợ lắp đặt và cấu hình tận nơi.
Hàng luôn có sẵn: Kho hàng lớn, giao hàng nhanh chóng trên toàn quốc, không làm gián đoạn tiến độ sản xuất của bạn.

Thanh trượt Hiwin thực sự là giải pháp tối ưu hóa chi phí và nâng cao chất lượng vận hành cho mọi hệ thống máy móc tự động hóa. Việc đầu tư vào các dòng linh kiện chính hãng không chỉ giúp máy chạy êm ái, chính xác mà còn hạn chế tối đa thời gian chết do hỏng hóc, mang lại giá trị kinh tế lâu dài cho doanh nghiệp
